全絕緣銅管母線，其組成和結構說明如下：
　　一、銅材：T2Y紫銅管(高純度)。

　　二、絕緣組成：

　　主絕緣—環氧樹脂或硅油滲漬纖維及聚四氟乙烯F4定向箔膜

　　屏蔽層—半導體屏蔽材料以及鋁箔

　　接地屏蔽—原材料為銅箔

　　絕緣護套—聚烯烴高聚物絕緣護套

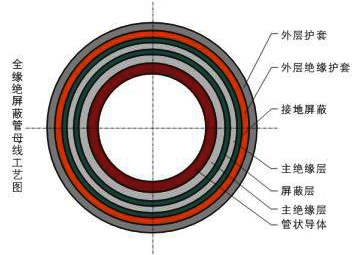

　　三、絕緣結構示意圖：

對流式全屏蔽絕緣銅管母線特性

　　對流式全屏蔽絕緣銅管母線采用高純度冷拉紫銅管為輸電主導體，銅管的特點是截面積大、電阻率低、導電率高、 抗腐蝕性強、機械強度高，這優點在電力輸送配電應用中已得到證實。我公司研發、生產的對流式全屏蔽絕緣銅管母線解決了目前變電站中應用相當普遍的矩形母線不適應工作電流大的回路以及矩形母線自身發熱、電動力等因素。對流式全屏蔽絕緣銅管母線在實際工程應用中已取得顯著的效果，在行業內也有良好的口碑，產品特性優點如下：

　　1. 電氣絕緣性能強

　　電氣設備絕緣性能的好壞直接影響到電力系統的安全、可靠運行，為了保證電力輸送配電的長期安全和穩定運行。對流全屏蔽絕緣銅管母線三相采用電導率高的材料作屏蔽體和密封方式，并將屏蔽體接地，管母線外殼電位為零。電氣屏蔽層作用有：(a)改善電場分布，(b)控制電位和限制電場，(c)避免在導體與絕緣層之間發生局部放電,(e) 防擋外部危險物接觸管母錢電壓起到防護作用，由上述屏蔽層作用故管母線電場分布均勻，外殼電位為零，電氣絕緣性能強。

　　2. 絕緣安全系數高

　　對流式全屏蔽絕緣銅管母線主絕緣材料為聚四氟乙烯，(聚四氟乙烯[PTFE,F4]是當今世界上耐腐蝕性能最佳材料之一，因此得"塑料王"之美稱。)可在-250℃-+370℃中工作，有優良的電氣性能和化學穩定性， 介質損耗小，阻燃、耐老化、使用壽命≥40年。

　　3. 載流量大

　　銅管母線采用高純度冷拉紫銅管為主導體，其截面積大、電阻率低、導電率高，銅導體表面電流密分布 均勻，因此 銅(鋁)管母線在工作電流大的回路起到顯著效果。

　　4. 集膚效應低、功率損失小

　　對流式全屏蔽絕緣銅(鋁)管母線是采用銅管為主導體，在高頻電路中采用空心導體代替矩形實心導體 可以削弱集膚效應， 管母線的集膚效應系數低，Kf≤1，交流電阻小，因此管母線的功率損失小。從而提高 電能功率不必要的損耗。

　　5. 對流換熱系數強、散熱條好、溫升低

　　對流式全屏蔽絕緣銅(鋁)管母線采用空心紫銅管為主導體，母線內徑風道能自然形成熱空氣對流運動 (室內外的氣壓差，能自然形成熱空氣對流運動)，散熱條件好溫升低。

　　6. 機械強度高、允許應力[σ]大

　　紫銅的抗拉強度為230~240Mpa， 對流式全屏蔽絕緣銅(鋁)管母線的允許應力為距形母線的4倍，母線可承受三相短路，兩相短路，單相對地短路和兩相對地短路的電流大，機械強度高，動穩定性強，使得母線支撐 跨距加大。在50 KA短路電流情況下Φ100mm×5mm銅管母線懸空跨距可達8.5米，選用Φ100mmx10mm銅管母線跨距可增大到14米。管母線的機械強度高、跨距大在實際工程中可以減少了相應的母線支撐點、母線金具、以及土建構架基礎。

　　7. 抗電氣震動能力強

　　電氣設施的抗震設計應符合GB50260-1996中規定，直接將銅(鋁)管母線固定在鋼構架上或固定在混凝支架上，取消以往距距形母線所用的穿墻套管和支柱絕緣子。

　　8. 不受環境干擾、安全可靠性高

　　對流式全屏蔽絕緣銅(鋁)管母線三相均是密封屏蔽絕緣，內部無凝露產生，并且消除了外界潮氣、灰塵以及外物所引起的接地和相間短路故障，對電氣運行起到安全可靠性。

　　9. 外觀新穎、結構簡明、布置清析、安裝便捷、維護工作量少

　　對流式全屏蔽絕緣銅(鋁)管母線外部結構簡潔，管母線外護層電位為零，在施工安裝架設上易做到合理簡單便捷，銅(鋁)管母線的機械強度高、允許應力大、跨距可最高可達14米，在實際工程中占用空間小，不受壞境限制，適用于各類復雜場地施工布置。
