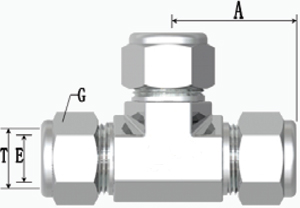

端接 |
尺寸 |
訂貨號 |
公稱壓力 |
A |
E |
G |
入口/出口 |
T |
PN |
卡套式 |
4 |
BASF010701 |
25MPa |
23 |
3 |
12 |
6 |
BASF010702 |
27 |
4 |
14 |
8 |
BASF010703 |
30 |
6 |
17 |
10 |
BASF010704 |
33 |
8 |
19 |
12 |
BASF010705 |
34 |
10 |
24 |
14 |
BASF010706 |
35 |
10 |
24 |
16 |
BASF010707 |
37 |
15 |
27 |
18 |
BASF010708 |
38 |
15 |
30 |
22 |
BASF010709 |
45 |
20 |
36 |
28 |
BASF010710 |
49 |
25 |
41 |
34 |
BASF010711 |
56 |
32 |
50 |
42 |
BASF010712 |
61 |
40 |
60 |
6 |
BASF010713 |
40MPa |
30 |
3 |
17 |
8 |
BASF010714 |
32 |
4 |
19 |
10 |
BASF010715 |
35 |
6 |
22 |
12 |
BASF010716 |
36 |
8 |
27 |
14 |
BASF010717 |
37 |
10 |
27 |
18 |
BASF010718 |
41 |
12 |
32 |
22 |
BASF010719 |
50 |
15 |
41 |
28 |
BASF010720 |
56 |
20 |
46 |
34 |
BASF010721 |
64 |
25 |
55 |
42 |
BASF010722 |
69 |
32 |
60 |
產品概述:
鋼制單卡套管接頭是國內外大力推廣使用的新型可靠的管子連接件，它與鋼管連接時不需要焊接，管路安裝極為方便，有利于防火、防爆和高空作業，耐壓能力高，密封性和反復性能好。該系列管接頭是測量、液壓、氣動信號管路中先進的連接方式，在工程設計中被優先考慮選用。
我公司生產的鋼制單卡套管接頭是根據GB3733～3764《卡套式管接頭》及原化工部標準生產，通過在全國各系統、各單位的多年現場使用，證明其技術性能良好、質量穩定、造型美觀、經濟實用。
卡套是確保工作性能的關鍵，我公司生產的單卡套管接頭系列產品，保證其結構、尺寸、材料及熱處理達到規定標準要求，卡套的切入深度達到≥0.2mm。
工作原理:
鋼制單卡套管接頭由接頭體、螺母、卡套三個零件組成�？ㄌ资且粋�前后端外側帶有錐面，前端內側帶有刃口的金屬環，接頭體如擠壓模具，在螺母的推動下，卡套的外側遇到接頭體內錐面的作用而使卡套前部徑向收縮變化，中部稍有拱形凸起，繼續旋動螺母，就迫使刃口切入鋼管，這樣便實現了接頭體鋼管之間密封和緊固作用。
技術指標:
|
主要技
術指標 |
公稱壓力（PN） |
適用介質 |
材料 |
|
接頭體 |
螺母 |
卡套 |
|
25MPa、40MPa |
非腐蝕 |
35# |
35# |
10#、20# |
|
25MPa、40MPa |
有腐蝕 |
1Cr18Ni9Ti、304、316、316L |
1Cr18Ni9Ti、304、316、316L |
1Cr17Ni2、316L |
安裝指南
1、 說明
此安裝指南包含了DIN3859第2部分中指出的2種安裝方式：
--直接安裝到管接頭上
--使用經硬化處理的預安裝接頭體進行預安裝
對于成批量地安裝卡套式管接頭，我們推薦使用卡套預安裝機，此時請參看相關預安裝機的操作說明。
為了確保單卡套式管接頭的功能，嚴格遵循這里的安裝指南是至關重要的，有缺陷的操作過程會帶來不可靠和不密封的風險，甚至會造成整個管路脫開的后果。
2、 管子的準備
2.1、在確定管子長度時要注意到保證管子端部有一段至少要有的直管尺寸。若用預安裝機預裝卡套，這段至少要有直管的尺寸請參看相關設備的操作說明書。
2.2、將管子成直角鋸開，角度誤差允許±1°，切勿用砂輪切管子。
2.3、管端內外去毛刺并將管子清洗干凈。
注意
--管子斜切或去毛刺不當，都會影響到管接頭的密封和壽命。
--若是薄壁管或有色金屬做的較軟的管子，則需用芯管加強。
3、 安裝準備
3.1、為了安裝方便，建議在接頭體的螺紋上和錐面上或是在作為工具的預安裝接頭體上加一點潤滑油。
3.2、按先后順序?qū)⒙菽负涂ㄌ滋椎焦茏由�，卡套的有刃口的一頭應朝向管端。
注意
--卡套的方向千萬不能搞錯，否則就無法預安裝卡套。
4、 直接安裝到管接頭的接頭體上
4.1、將管端插入接頭體內，頂住不要松開，在整個安裝過程中，管端一定要頂住接頭體，以免卡套安裝不到位。
4.2、用手擰螺母直至覺得擰不動為止。
4.3、用開口扳手繼續擰螺母：
--管子外徑直至18mm的，擰一圈半；
--管子外徑自20mm起，擰11/4圈。
說明：
--在管路上安裝時，應用另一把扳手夾住接頭體。
--為了達到規定的螺母的擰緊圈數，建議在螺母和管子上劃根線。
--4.3節所述擰緊圈數也適用于在臺鉗上預裝卡套。
注意
--每一個接頭體只能一次性用來安裝卡套，多次使用會影響到安裝質量。
--安裝完畢之后，必須強制性地目檢安裝結果是否正確（見第6節，檢測）。
5、 用手動式預安裝接頭體進行卡套的預安裝
經過淬火處理的預安裝接頭體很耐磨，因而可以實現安裝結果一致，公差控制在很小的范圍。在大約預安裝50個卡套之后，應當用相關量具檢測一下它的狀態。
量具檢測結果不合格或錐面上已損傷的預安裝接頭體應廢棄，否則會影響安裝結果。
5.1、將管端插入接頭體內，頂住不要松開，在整個安裝過程中，管端一直要頂住接頭體，以免卡套安裝不到位。
5.2、用手擰緊螺母直至覺得擰不動了。
5.3、用開口扳手繼續擰螺母：
--管子外徑直至18mm的，擰一圈半；
--管子外徑自20mm起，擰11/4圈。
注意
--每一個接頭體只能一次性用來安裝卡套，多次使用會影響到安裝質量。
--安裝完畢之后，必須強制性地目檢安裝結果是否正確（見第6節，檢測）。
6、 檢測
松開螺母，檢查卡套前緣管子上的一圈凸起，此圈材料凸起應至少將80%的卡套端面蓋住。
此時的卡套允許在管子上尚能轉動，若有污物，應當清楚。
注意：
--若發現材料凸起明顯不足，則應用更大的力氣重復預安裝過程并再次目檢。
7、 最終安裝
7.1、將已經在管接頭的接頭體里進行了卡套預安裝的管端插入接頭體內，用手擰緊螺母。
7.1.1、用開口扳手（不要加套桶）擰螺母，直至明顯覺得阻力突然升高，然后繼續將螺母擰1/4圈。
7.2、將在手動式預安裝接頭體里或卡套預安裝機里已經預安裝卡套了的管端插入接頭體，用手擰緊螺母。
7.2..1用開口扳手（不要加套桶）擰螺母，直至明顯覺得阻力突然升高，然后繼續將螺母擰1/4圈。
8、重復安裝
卡套式管接頭允許在管路上重復拆裝。重新安裝時應用與第一次安裝時相同的力量擰緊螺母。
9、 擰緊力矩
上面所述為行程控制式的卡套預安裝及最終安裝，但也可以用擰緊力矩來控制卡套的安裝。
下表所列力矩為參考值，必須遵循下列前提條件：
--管子為符合EN10305-1的精密無縫鋼管；
--管子材料為1.0255+N，符合DIN1630；
--鍍鋅管接頭（A3C），螺母有滑膜。
注意
要檢查材料凸起狀態（見第6節）
■ 本公司生產的單卡套管接頭產品，按標準進行了有關試驗，檢驗合格后，準予出廠。
■ 訂貨時請寫明訂貨號、規格、制造材料。超出本范圍的品種及其他規格，我公司可另行生產。
■ 切勿將零件與其他制造廠生產的相混用或互換。
