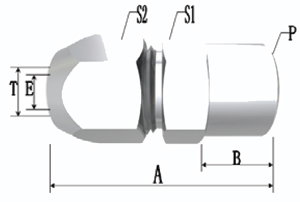

端接 |
尺寸 |
訂貨號 |
公稱壓力 |
A |
B |
E |
對邊尺寸 |
入口/出口 |
T |
P |
PN |
S1 |
S2 |
卡箍式 |
6 |
M10*1 |
BASF030401 |
1.6MPa |
35 |
10 |
4 |
14 |
12 |
6 |
M14*1.5 |
BASF030402 |
39 |
13 |
4 |
19 |
12 |
6 |
M16*1.5 |
BASF030403 |
39 |
13 |
4 |
22 |
12 |
6 |
M20*1.5 |
BASF030404 |
40 |
13 |
4 |
24 |
12 |
6 |
ZG1/2″ |
BASF030405 |
40 |
13 |
4 |
27 |
12 |
8 |
M14*1.5 |
BASF030406 |
39 |
13 |
6 |
19 |
14 |
8 |
M16*1.5 |
BASF030407 |
39 |
13 |
6 |
22 |
14 |
8 |
M20*1.5 |
BASF030408 |
40 |
13 |
6 |
24 |
14 |
8 |
ZG1/2″ |
BASF030409 |
40 |
13 |
6 |
27 |
14 |
10 |
M16*1.5 |
BASF030410 |
40 |
13 |
8 |
22 |
17 |
10 |
M20*1.5 |
BASF030411 |
41 |
13 |
8 |
24 |
17 |
10 |
ZG1/2″ |
BASF030412 |
41 |
13 |
8 |
27 |
17 |
12 |
M20*1.5 |
BASF030413 |
43 |
13 |
10 |
24 |
19 |
12 |
ZG1/2″ |
BASF030414 |
43 |
13 |
10 |
27 |
19 |
14 |
M18*1.5 |
BASF030415 |
45 |
13 |
12 |
24 |
22 |
14 |
ZG1/2″ |
BASF030416 |
45 |
13 |
12 |
27 |
22 |
產品說明
產品概述：
卡箍式銅管接頭是儀表管件的一部分，用于氣源、信號管路系統中，配管為紫銅管、尼龍管。管接頭材料為黃銅表面鍍鉻或鈍化，公稱壓力1.6，配管外徑6～14，該系列產品具有連接牢靠、密封性和反復性好、安裝檢修極其方便、效率高、工作安全可靠等優點。
工作原理：
密封圈在螺母的推動下，密封圈的外緣遇到接頭體和外套螺母內錐面的作用，使密封圈變形，外緣與接頭體和螺母內錐面形成錐面密封面，密封圈內經兩端由于產生徑向收縮而抱緊銅管，起到密封的作用，實現了接頭與銅管之間的密封和堅固作用。
安裝與應用
■本公司生產的單卡套管接頭產品，按標準進行了有關試驗，檢驗合格后，準予出廠。
■訂貨時請寫明訂貨號、規格、制造材料。超出本范圍的品種及其他規格，我公司可另行生產。
■切勿將零件與其他制造廠生產的相混用或互換。
