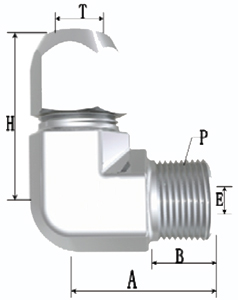

端接 |
尺寸 |
訂貨號 |
公稱壓力 |
A |
B |
E |
H |
入口/出口 |
T |
P |
PN |
卡箍式 |
6 |
M10*1 |
BASF030501 |
1.6MPa |
20 |
9 |
4 |
26 |
6 |
M16*1.5 |
BASF030502 |
23 |
12 |
4 |
30 |
6 |
ZG1/4″ |
BASF030503 |
22 |
11 |
4 |
28 |
8 |
M10*1 |
BASF030504 |
21 |
9 |
6 |
26 |
8 |
M16*1.5 |
BASF030505 |
24 |
12 |
6 |
30 |
8 |
ZG1/4″ |
BASF030506 |
23 |
11 |
6 |
28 |
10 |
M16*1.5 |
BASF030507 |
25 |
12 |
8 |
31 |
10 |
ZG1/2″ |
BASF030508 |
28 |
15 |
8 |
32 |
12 |
M16*1.5 |
BASF030509 |
26 |
12 |
10 |
33 |
12 |
ZG1/2″ |
BASF030510 |
29 |
15 |
10 |
34 |
14 |
M16*1.5 |
BASF030511 |
27 |
12 |
12 |
33 |
14 |
ZG1/2″ |
BASF030512 |
30 |
15 |
12 |
34 |
產品說明
產品概述：
卡箍式銅管接頭是儀表管件的一部分，用于氣源、信號管路系統中，配管為紫銅管、尼龍管。管接頭材料為黃銅表面鍍鉻或鈍化，公稱壓力1.6，配管外徑6～14，該系列產品具有連接牢靠、密封性和反復性好、安裝檢修極其方便、效率高、工作安全可靠等優點。
工作原理：
密封圈在螺母的推動下，密封圈的外緣遇到接頭體和外套螺母內錐面的作用，使密封圈變形，外緣與接頭體和螺母內錐面形成錐面密封面，密封圈內經兩端由于產生徑向收縮而抱緊銅管，起到密封的作用，實現了接頭與銅管之間的密封和堅固作用。
安裝與應用
■本公司生產的單卡套管接頭產品，按標準進行了有關試驗，檢驗合格后，準予出廠。
■訂貨時請寫明訂貨號、規格、制造材料。超出本范圍的品種及其他規格，我公司可另行生產。
■切勿將零件與其他制造廠生產的相混用或互換。
