BASF0301 端直通管接頭

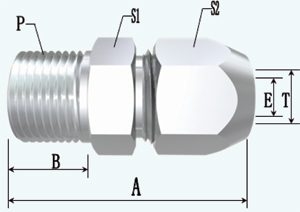

端接	尺寸		訂貨號	公稱壓力	A	B	E	對邊尺寸
入口/出口	T	P	訂貨號	PN	A	B	E	S1	S2
卡箍式	6	M10*1	BASF030101	1.6MPa	34	9	4	14	12
	6	M12*1	BASF030102		36	10	4	14	12
	6	M14*1.5	BASF030103		38	12	4	19	12
	6	M16*1.5	BASF030104		38	12	4	19	12
	6	M18*1.5	BASF030105		38	15	4	24	12
	6	M20*1.5	BASF030106		42	15	4	27	12
	6	ZG1/2″	BASF030107		42	15	4	27	12
	8	M10*1	BASF030108		34	9	5	14	14
	8	M12*1	BASF030109		36	10	6	14	14
	8	M14*1.5	BASF030110		38	12	6	19	14
	8	M16*1.5	BASF030111		38	15	6	19	14
	8	M18*1.5	BASF030112		38	15	6	24	14
	8	M20*1.5	BASF030113		42	15	6	27	14
	8	ZG1/2″	BASF030114		42	15	6	27	14
	10	M14*1.5	BASF030115		38	12	6	19	17
	10	M16*1.5	BASF030116		38	12	7	19	17
	10	M18*1.5	BASF030117		40	15	10	24	17
	10	M20*1.5	BASF030118		42	15	10	27	17
	10	ZG1/2″	BASF030119		42	15	10	27	17
	12	M16*1.5	BASF030120		38	12	10	19	19
	12	M18*1.5	BASF030121		40	15	10	24	19
	12	M20*1.5	BASF030122		42	15	10	27	19
	12	ZG1/2″	BASF030123		42	15	10	27	19
	14	M18*1.5	BASF030124		40	15	12	24	22
	14	M20*1.5	BASF030125		42	15	12	27	22
	14	ZG1/2″	BASF030126		42	15	12	27	22

產品說明
產品概述：
卡箍式銅管接頭是儀表管件的一部分，用于氣源、信號管路系統中，配管為紫銅管、尼龍管。管接頭材料為黃銅表面鍍鉻或鈍化，公稱壓力1.6，配管外徑6～14，該系列產品具有連接牢靠、密封性和反復性好、安裝檢修極其方便、效率高、工作安全可靠等優點。

工作原理：
密封圈在螺母的推動下，密封圈的外緣遇到接頭體和外套螺母內錐面的作用，使密封圈變形，外緣與接頭體和螺母內錐面形成錐面密封面，密封圈內經兩端由于產生徑向收縮而抱緊銅管，起到密封的作用，實現了接頭與銅管之間的密封和堅固作用。

安裝與應用
■本公司生產的單卡套管接頭產品，按標準進行了有關試驗，檢驗合格后，準予出廠。
■訂貨時請寫明訂貨號、規格、制造材料。超出本范圍的品種及其他規格，我公司可另行生產。
■切勿將零件與其他制造廠生產的相混用或互換。
