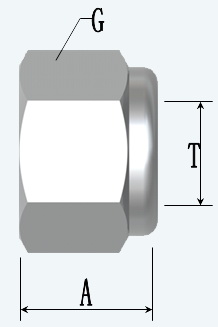

端接 |
尺寸 |
訂貨號 |
L |
G |
入口/出口 |
配管外徑 |
T |
擴口式 |
4 |
5.5 |
BASF051901 |
14 |
12 |
6 |
7.5 |
BASF051902 |
17 |
14 |
8 |
9.5 |
BASF051903 |
18 |
17 |
10 |
11.5 |
BASF051904 |
19 |
19 |
12 |
13.5 |
BASF051905 |
20 |
22 |
14 |
16 |
BASF051906 |
21 |
27 |
16 |
18 |
BASF051907 |
21 |
27 |
18 |
20 |
BASF051908 |
22 |
30 |
22 |
24 |
BASF051909 |
27 |
36 |
24 |
26 |
BASF051910 |
27 |
36 |
28 |
31 |
BASF051911 |
29 |
46 |
34 |
37 |
BASF051912 |
30 |
50 |
產品概述：
擴口式鋼制管接頭是以油、氣、水和各種腐蝕性物料為介質的管路系統中的一種連接件，這種連接方式具有結構先進、密封性能好、體積小、加工方便、成本低、使用簡便、不需焊接等優點，因此，在機床和汽車的液壓和氣壓傳動管路系統中得到廣泛應用，同時也在化工行業中，作為測量管路、氣源和信號管路的連接件。
我公司生產的該系列管接頭制造和驗收均按GB5625.1～5653標準執行。
技術指標：
|
序號 |
配管外徑 |
紫銅管 |
鋼管 |
|
外徑*壁厚 |
允許使用壓力 |
外徑*壁厚 |
允許使用壓力 |
|
1 |
4 |
Φ4*0.5 |
16MPa |
Φ4*0.5 |
16MPa |
|
2 |
5 |
Φ5*0.7 |
Φ5*0.5 |
|
3 |
6 |
Φ6*1 |
Φ6*0.5 |
|
4 |
8 |
Φ8*1 |
10MPa |
Φ8*1 |
|
5 |
10 |
Φ10*1 |
Φ10*1 |
|
6 |
12 |
Φ12*1 |
Φ12*1 |
12MPa |
|
7 |
14 |
Φ10*1.5 |
8MPa |
Φ14*1 |
|
8 |
16 |
Φ16*1.5 |
Φ16*1 |
10MPa |
|
9 |
18 |
Φ18*1.5 |
5MPa |
Φ18*1 |
|
10 |
22 |
Φ22*2 |
Φ22*2 |
|
11 |
28 |
Φ28*2 |
3.5MPa |
Φ28*1.5 |
8MPa |
|
12 |
34 |
Φ34*2 |
Φ34*1.5 |
5MPa |
安裝與應用
■本公司生產的單卡套管接頭產品，按標準進行了有關試驗，檢驗合格后，準予出廠。
■訂貨時請寫明訂貨號、規格、制造材料。超出本范圍的品種及其他規格，我公司可另行生產。
■切勿將零件與其他制造廠生產的相混用或互換。
