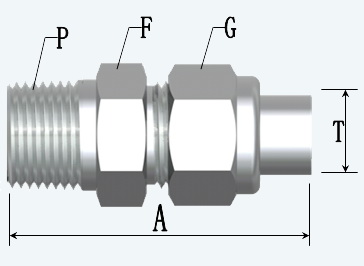

端接 |
尺寸 |
訂貨號 |
A |
對邊尺寸 |
入口/出口 |
T |
DN |
P-NPT/ZG |
F |
G |
擴口式 |
4 |
3 |
1/8 |
BASF050201 |
31 |
12 |
12 |
6 |
4 |
1/8 |
BASF050202 |
35 |
14 |
14 |
8 |
6 |
1/8 |
BASF050203 |
37 |
17 |
17 |
10 |
8 |
1/4 |
BASF050204 |
44 |
19 |
19 |
12 |
10 |
3/8 |
BASF050205 |
48 |
22 |
22 |
14 |
12 |
3/8 |
BASF050206 |
49 |
24 |
27 |
16 |
15 |
1/2 |
BASF050207 |
55 |
27 |
27 |
18 |
15 |
1/2 |
BASF050208 |
57 |
30 |
30 |
22 |
20 |
3/4 |
BASF050209 |
65 |
36 |
36 |
24 |
20 |
3/4 |
BASF050210 |
65 |
36 |
36 |
28 |
25 |
1 |
BASF050211 |
73 |
41 |
46 |
34 |
32 |
1-1/4 |
BASF050212 |
49 |
50 |
50 |
備注 |
如需B型，請在合同中注明，以下相同。 |
產品概述：
擴口式鋼制管接頭是以油、氣、水和各種腐蝕性物料為介質的管路系統中的一種連接件，這種連接方式具有結構先進、密封性能好、體積小、加工方便、成本低、使用簡便、不需焊接等優點，因此，在機床和汽車的液壓和氣壓傳動管路系統中得到廣泛應用，同時也在化工行業中，作為測量管路、氣源和信號管路的連接件。
我公司生產的該系列管接頭制造和驗收均按GB5625.1～5653標準執行。
技術指標：
|
序號 |
配管外徑 |
紫銅管 |
鋼管 |
|
外徑*壁厚 |
允許使用壓力 |
外徑*壁厚 |
允許使用壓力 |
|
1 |
4 |
Φ4*0.5 |
16MPa |
Φ4*0.5 |
16MPa |
|
2 |
5 |
Φ5*0.7 |
Φ5*0.5 |
|
3 |
6 |
Φ6*1 |
Φ6*0.5 |
|
4 |
8 |
Φ8*1 |
10MPa |
Φ8*1 |
|
5 |
10 |
Φ10*1 |
Φ10*1 |
|
6 |
12 |
Φ12*1 |
Φ12*1 |
12MPa |
|
7 |
14 |
Φ10*1.5 |
8MPa |
Φ14*1 |
|
8 |
16 |
Φ16*1.5 |
Φ16*1 |
10MPa |
|
9 |
18 |
Φ18*1.5 |
5MPa |
Φ18*1 |
|
10 |
22 |
Φ22*2 |
Φ22*2 |
|
11 |
28 |
Φ28*2 |
3.5MPa |
Φ28*1.5 |
8MPa |
|
12 |
34 |
Φ34*2 |
Φ34*1.5 |
5MPa |
安裝與應用
■本公司生產的單卡套管接頭產品，按標準進行了有關試驗，檢驗合格后，準予出廠。
■訂貨時請寫明訂貨號、規格、制造材料。超出本范圍的品種及其他規格，我公司可另行生產。
■切勿將零件與其他制造廠生產的相混用或互換。
