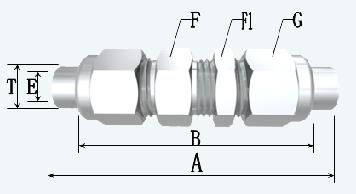

BASF0707 隔壁直通管接頭

端接	尺寸	訂貨號	公稱壓力	A	B	E	F	對邊尺寸
入口/出口	T	訂貨號	PN	A	B	E	F	F1	G
焊接式	10	BASF070701	25MPa	115	79	6	19	24	24
	12	BASF070702		117	80	8	22	27	24
	14	BASF070703		124	81	10	24	30	27
	16	BASF070704		128	81	12	27	34	30
	18	BASF070705		130	83	14	30	36	34
	20	BASF070706		137	88	16	36	41	36
	22	BASF070707		148	95	18	36	46	41
	25	BASF070708		148	99	20	41	50	41
	28	BASF070709		150	101	22	41	50	46
	32	BASF070710		164	107	24	50	55	50
	34	BASF070711		167	109	26	50	60	50
	40	BASF070712		175	114	30	60	65	60
	42	BASF070713		186	115	32	60	75	65
	50	BASF070714		187	118	32	65	85	75
	10	BASF070715	40MPa	117	81	5	19	24	24
	12	BASF070716		118	82	7	22	27	24
	14	BASF070717		124	82	8	24	30	27
	16	BASF070718		131	83	10	27	34	30
	18	BASF070719		133	86	12	30	36	34
	20	BASF070720		140	91	13	36	41	36
	22	BASF070721		151	98	15	36	46	41
	25	BASF070722		149	101	16	41	50	41
	28	BASF070723		153	104	18	41	50	46
	32	BASF070724		168	111	19	50	55	50
	34	BASF070725		179	118	21	50	60	50
	40	BASF070726		180	119	24	60	65	60
	42	BASF070727		192	121	26	60	75	65
	50	BASF070728		193	124	26	65	85	75

產品概述：
錐面密封管接頭屬于焊接式管接頭的一種，其密封形式新穎特異，以錐面密封為主，同時配以O(shè)型圈輔助密封，因此，密封性有較高的可靠性、穩定性。廣泛應用于液壓傳動系統以及儀表測量管路系統，配用鋼管為普通精度無縫鋼管、水煤氣管（含各種不銹耐酸鋼）。

技術指標：

配管規格	公稱壓力	適用介質
Φ10	25MPa	非腐蝕性氣體腐蝕性氣體
Φ12
Φ14
Φ16
Φ18
Φ20
Φ22
Φ25
Φ28
Φ32
Φ34
Φ40
Φ42
Φ50
Φ10	40MPa
Φ12
Φ14
Φ16
Φ18
Φ20
Φ22
Φ25
Φ28
Φ32
Φ34
Φ40
Φ42
Φ50

安裝與應用
■ 本公司生產的單卡套管接頭產品，按標準進行了有關試驗，檢驗合格后，準予出廠。
■ 訂貨時請寫明訂貨號、規格、制造材料。超出本范圍的品種及其他規格，我公司可另行生產。
■ 切勿將零件與其他制造廠生產的相混用或互換。
