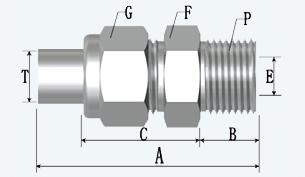

端接 |
尺寸 |
訂貨號 |
公稱壓力 |
A |
B |
C |
E |
對邊尺寸 |
入口/出口 |
T |
P |
PN |
F |
G |
焊接式 |
10 |
M14*1.5 |
BASF070101 |
25MPa |
61 |
12 |
31 |
6 |
19 |
24 |
12 |
M16*1.5 |
BASF070102 |
62 |
12 |
32 |
8 |
22 |
24 |
14 |
M18*1.5 |
BASF070103 |
65 |
12 |
32 |
10 |
24 |
27 |
16 |
M22*1.5 |
BASF070104 |
70 |
14 |
33 |
12 |
27 |
30 |
18 |
M22*1.5 |
BASF070105 |
70 |
14 |
32 |
14 |
30 |
34 |
20 |
M27*1.5 |
BASF070106 |
70 |
16 |
36 |
16 |
36 |
36 |
22 |
M22*1.5 |
BASF070107 |
76 |
16 |
39 |
18 |
36 |
41 |
25 |
M33*1.5 |
BASF070108 |
85 |
18 |
44 |
20 |
41 |
41 |
28 |
M33*1.5 |
BASF070109 |
86 |
18 |
44 |
22 |
41 |
46 |
32 |
M42*2 |
BASF070110 |
96 |
20 |
48 |
24 |
50 |
50 |
34 |
M42*2 |
BASF070111 |
98 |
20 |
49 |
26 |
50 |
50 |
40 |
M48*2 |
BASF070112 |
102 |
22 |
50 |
30 |
60 |
60 |
42 |
M50*2 |
BASF070113 |
103 |
22 |
50 |
32 |
60 |
65 |
50 |
M50*2 |
BASF070114 |
105 |
22 |
52 |
32 |
65 |
75 |
10 |
M14*1.5 |
BASF070115 |
40MPa |
61 |
12 |
31 |
5 |
19 |
24 |
12 |
M16*1.5 |
BASF070116 |
62 |
12 |
32 |
7 |
22 |
24 |
14 |
M18*1.5 |
BASF070117 |
65 |
12 |
32 |
8 |
24 |
27 |
16 |
M22*1.5 |
BASF070118 |
70 |
14 |
33 |
10 |
27 |
30 |
18 |
M22*1.5 |
BASF070119 |
70 |
14 |
32 |
12 |
30 |
34 |
20 |
M27*1.5 |
BASF070120 |
70 |
16 |
36 |
13 |
36 |
36 |
22 |
M22*1.5 |
BASF070121 |
76 |
16 |
36 |
15 |
36 |
41 |
25 |
M33*1.5 |
BASF070122 |
85 |
18 |
41 |
16 |
41 |
41 |
28 |
M33*1.5 |
BASF070123 |
86 |
18 |
41 |
18 |
41 |
46 |
32 |
M42*2 |
BASF070124 |
96 |
20 |
50 |
19 |
50 |
50 |
34 |
M42*2 |
BASF070125 |
98 |
20 |
50 |
21 |
50 |
50 |
40 |
M48*2 |
BASF070126 |
103 |
22 |
60 |
24 |
60 |
60 |
42 |
M50*2 |
BASF070127 |
103 |
22 |
60 |
26 |
60 |
65 |
50 |
M50*2 |
BASF070128 |
105 |
22 |
65 |
26 |
65 |
75 |
備注 |
終端螺紋P，如需G、ZG、NPT，接管采用英制管等，請?jiān)谟嗀洉r(shí)說明，以下相同。 |
產品概述：
錐面密封管接頭屬于焊接式管接頭的一種，其密封形式新穎特異，以錐面密封為主，同時配以O(shè)型圈輔助密封，因此，密封性有較高的可靠性、穩定性。廣泛應用于液壓傳動系統以及儀表測量管路系統，配用鋼管為普通精度無縫鋼管、水煤氣管（含各種不銹耐酸鋼）。
技術指標：
|
配管規格 |
公稱壓力 |
適用介質 |
|
Φ10 |
25MPa |
非腐蝕性氣體
腐蝕性氣體 |
|
Φ12 |
|
Φ14 |
|
Φ16 |
|
Φ18 |
|
Φ20 |
|
Φ22 |
|
Φ25 |
|
Φ28 |
|
Φ32 |
|
Φ34 |
|
Φ40 |
|
Φ42 |
|
Φ50 |
|
Φ10 |
40MPa |
|
Φ12 |
|
Φ14 |
|
Φ16 |
|
Φ18 |
|
Φ20 |
|
Φ22 |
|
Φ25 |
|
Φ28 |
|
Φ32 |
|
Φ34 |
|
Φ40 |
|
Φ42 |
|
Φ50 |
安裝與應用
■ 本公司生產的單卡套管接頭產品，按標準進行了有關試驗，檢驗合格后，準予出廠。
■ 訂貨時請寫明訂貨號、規格、制造材料。超出本范圍的品種及其他規格，我公司可另行生產。
■ 切勿將零件與其他制造廠生產的相混用或互換。
