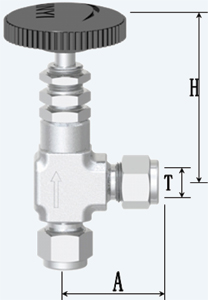

QZ-17 雙卡套角式穿板針形閥

端接

      T
公稱通徑

      訂貨號
      A
      H
     入口/出口
DN
雙卡套

  2mm

1

    BASF013801

  31

 69
  3mm

2

    BASF013802

  31

 69
  4mm

2

    BASF013803

  31

 69
  6mm

4

    BASF013804

  31

 69
  8mm

4

    BASF013805

  32

 69
  10mm

5

    BASF013806

  33

 69
  12mm

8

    BASF013807

  44

 91
  14mm

8

    BASF013808

  44

 91
  1/8

2

    BASF013809

  31

 69
  3/16

2

    BASF013810

  31

 69
  1/4

4

    BASF013811

  31

 69
  5/16

4

    BASF013812

  32

 69
  3/8

5

    BASF013813

  33

 69
  1/2

8

    BASF013814

  44

 91
  5/8

8

    BASF013815

  44

 91

產品概述：
儀表管路針形閥是氣動單元組合儀表中的輔助單元之一，它是一種開關閥，其目的是用來切斷氣動管路的通道。該系列針形閥具有結構小巧、標準化、通用化程度高、密封性能好、外形美觀、操作方便等優點。

技術數據：

技術

指標

公稱壓力

（PN）

公稱通徑

（DN）

工作

溫度

適用介質

連接形式

制造材料

1500psi

1.0～3.0mm

≤230℃

空氣等非腐

蝕性氣體

雙卡套、內螺紋、外螺紋、卡箍式、擴口式

H59-1表面鍍鉻或鈍化

主要零件材料及結構：

序號

零件名稱

零件材質

1

手輪

酚醛塑料（如需其它顏色或材質，請在訂貨時說明）

2

閥桿

1Cr18Ni9Ti

304

316

316L

3

鎖母

304

4

閥蓋

1Cr18Ni9Ti

304

316

316L

5

墊片

1Cr18Ni9Ti

304

316

316L

6

填料

PTFE

7

閥體

1Cr18Ni9Ti

304

316

316L

8

閥芯

1Cr17Ni2

17-4PH

序號

零件名稱

零件材質

1

條形手柄

1Cr18Ni9Ti（如需其它手輪，請在訂貨時說明）

2

填料壓蓋

1Cr18Ni9Ti

304

316

316L

3

蝶簧

1Cr18Ni9Ti

4

填料

PTFE

5

墊片

1Cr18Ni9Ti

304

316

316L

6

閥桿

1Cr18Ni9Ti

304

316

316L

7

閥體

1Cr18Ni9Ti

304

316

316L

8

閥芯

1Cr17Ni2

17-4PH

安裝與應用
廣泛應用于煉油、化工、電力、輕紡、制藥、冶金、航空、機械等行業。
