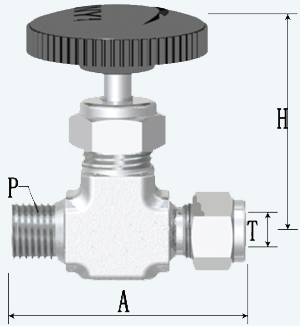

QZ-2 雙卡套式針形閥

端接	T	P	公稱通徑	訂貨號	A	H
入口/出口	T	P	DN	訂貨號	A	H
雙卡套	6mm	M10*1	4	BASF012201	52	61
	6mm	NPT1/8	4	BASF012202	53	61
	6mm	NPT1/4	4	BASF012203	57	61
	8mm	M10*1	4	BASF012204	53	61
	8mm	NPT1/8	4	BASF012205	54	61
	8mm	NPT1/4	4	BASF012206	58	61
	10mm	M10*1	4	BASF012207	54	61
	10mm	NPT1/8	4	BASF012208	55	61
	10mm	NPT1/4	5	BASF012209	58	61
	12mm	NPT3/8	8	BASF012210	66	74
	14mm	NPT1/2	8	BASF012211	71	74
	1/8	NPT1/8	2	BASF012212	51	61
	1/4	NPT1/4	4	BASF012213	57	61
	3/8	NPT1/4	4	BASF012214	58	61
	3/8	NPT3/8	5	BASF012215	63	74
	1/2	NPT3/8	8	BASF012216	66	74

產品概述：
儀表管路針形閥是氣動單元組合儀表中的輔助單元之一，它是一種開關閥，其目的是用來切斷氣動管路的通道。該系列針形閥具有結構小巧、標準化、通用化程度高、密封性能好、外形美觀、操作方便等優點。

技術數據：

技術

指標

公稱壓力

（PN）

公稱通徑

（DN）

工作

溫度

適用介質

連接形式

制造材料

1500psi

1.0～3.0mm

≤230℃

空氣等非腐

蝕性氣體

雙卡套、內螺紋、外螺紋、卡箍式、擴口式

H59-1表面鍍鉻或鈍化

主要零件材料及結構：

序號	零件名稱	零件材質
1	手輪	酚醛塑料（如需其它顏色或材質，請?jiān)谟嗀洉r(shí)說明）
2	閥桿	1Cr18Ni9Ti	304	316	316L
3	鎖母	304
4	閥蓋	1Cr18Ni9Ti	304	316	316L
5	墊片	1Cr18Ni9Ti	304	316	316L
6	填料	PTFE
7	閥體	1Cr18Ni9Ti	304	316	316L
8	閥芯	1Cr17Ni2		17-4PH

序號	零件名稱	零件材質
1	條形手柄	1Cr18Ni9Ti（如需其它手輪，請?jiān)谟嗀洉r(shí)說明）
2	填料壓蓋	1Cr18Ni9Ti	304	316	316L
3	蝶簧	1Cr18Ni9Ti
4	填料	PTFE
5	墊片	1Cr18Ni9Ti	304	316	316L
6	閥桿	1Cr18Ni9Ti	304	316	316L
7	閥體	1Cr18Ni9Ti	304	316	316L
8	閥芯	1Cr17Ni2		17-4PH

安裝與應用
廣泛應用于煉油、化工、電力、輕紡、制藥、冶金、航空、機械等行業。
