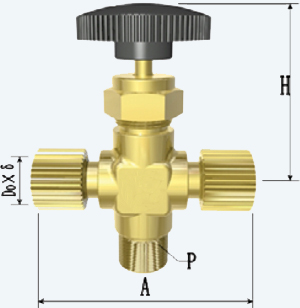

端接 |
D0*δ |
P |
訂貨號 |
A |
H |
入口/出口 |
擴口式 |
Φ6*1 |
M10*1 |
BASF011401 |
54 |
35 |
Φ6*1 |
M14*1.5 |
BASF011402 |
54 |
35 |
Φ6*1 |
M16*1.5 |
BASF011403 |
54 |
35 |
Φ6*1 |
G1/8″ |
BASF011404 |
54 |
35 |
Φ6*1 |
G1/4″ |
BASF011405 |
54 |
35 |
Φ6*1 |
ZG1/8″ |
BASF011406 |
54 |
35 |
Φ6*1 |
ZG1/4″ |
BASF011407 |
54 |
35 |
Φ8*1 |
M10*1 |
BASF011408 |
54 |
35 |
Φ8*1 |
M14*1.5 |
BASF011409 |
54 |
35 |
Φ8*1 |
M16*1.5 |
BASF011410 |
54 |
35 |
Φ8*1 |
G1/8″ |
BASF011411 |
54 |
35 |
Φ8*1 |
G1/4″ |
BASF011412 |
54 |
35 |
Φ8*1 |
ZG1/8″ |
BASF011413 |
54 |
35 |
Φ8*1 |
ZG1/4″ |
BASF011414 |
54 |
35 |
產品概述：
儀表管路針形閥是氣動單元組合儀表中的輔助單元之一，它是一種開關閥，其目的是用來切斷氣動管路的通道。該系列針形閥具有結構小巧、標準化、通用化程度高、密封性能好、外形美觀、操作方便等優(yōu)點。
技術數據：
|
技術
指標 |
公稱壓力
（PN） |
公稱通徑
（DN） |
工作
溫度 |
適用介質 |
連接形式 |
制造材料 |
|
1500psi |
1.0～3.0mm |
≤230℃ |
空氣等非腐
蝕性氣體 |
雙卡套、內螺紋、外螺紋、卡箍式、擴口式 |
H59-1表面鍍鉻或鈍化 |
主要零件材料及結構：
|
序號 |
零件名稱 |
零件材質 |
|
1 |
手輪 |
酚醛塑料（如需其它顏色或材質，請在訂貨時說明） |
|
2 |
閥桿 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
3 |
鎖母 |
304 |
|
4 |
閥蓋 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
5 |
墊片 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
6 |
填料 |
PTFE |
|
7 |
閥體 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
8 |
閥芯 |
1Cr17Ni2 |
17-4PH |
|
序號 |
零件名稱 |
零件材質 |
|
1 |
條形手柄 |
1Cr18Ni9Ti（如需其它手輪，請在訂貨時說明） |
|
2 |
填料壓蓋 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
3 |
蝶簧 |
1Cr18Ni9Ti |
|
4 |
填料 |
PTFE |
|
5 |
墊片 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
6 |
閥桿 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
7 |
閥體 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
8 |
閥芯 |
1Cr17Ni2 |
17-4PH |
安裝與應用
廣泛應用于煉油、化工、電力、輕紡、制藥、冶金、航空、機械等行業(yè)。
