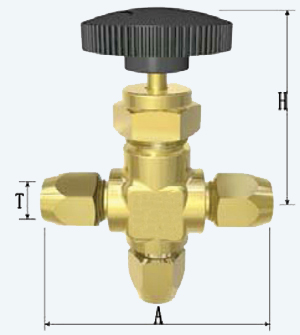

端接 |
尺寸T |
訂貨號 |
A |
H |
入口/出口 |
卡箍式 |
6 |
BASF010301 |
53 |
35 |
8 |
BASF010302 |
55 |
35 |
10 |
BASF010303 |
57 |
35 |
1/4″ |
BASF010304 |
53 |
35 |
5/16″ |
BASF010305 |
55 |
35 |
3/8″ |
BASF010306 |
57 |
35 |
產品概述：
儀表管路針形閥是氣動單元組合儀表中的輔助單元之一，它是一種開關閥，其目的是用來切斷氣動管路的通道。該系列針形閥具有結構小巧、標準化、通用化程度高、密封性能好、外形美觀、操作方便等優點。
技術數據：
|
技術
指標 |
公稱壓力
（PN） |
公稱通徑
（DN） |
工作
溫度 |
適用介質 |
連接形式 |
制造材料 |
|
1500psi |
1.0～3.0mm |
≤230℃ |
空氣等非腐
蝕性氣體 |
雙卡套、內螺紋、外螺紋、卡箍式、擴口式 |
H59-1表面鍍鉻或鈍化 |
主要零件材料及結構：
|
序號 |
零件名稱 |
零件材質 |
|
1 |
手輪 |
酚醛塑料（如需其它顏色或材質，請?jiān)谟嗀洉r(shí)說明） |
|
2 |
閥桿 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
3 |
鎖母 |
304 |
|
4 |
閥蓋 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
5 |
墊片 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
6 |
填料 |
PTFE |
|
7 |
閥體 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
8 |
閥芯 |
1Cr17Ni2 |
17-4PH |
|
序號 |
零件名稱 |
零件材質 |
|
1 |
條形手柄 |
1Cr18Ni9Ti（如需其它手輪，請?jiān)谟嗀洉r(shí)說明） |
|
2 |
填料壓蓋 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
3 |
蝶簧 |
1Cr18Ni9Ti |
|
4 |
填料 |
PTFE |
|
5 |
墊片 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
6 |
閥桿 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
7 |
閥體 |
1Cr18Ni9Ti |
304 |
316 |
316L |
|
8 |
閥芯 |
1Cr17Ni2 |
17-4PH |
安裝與應用
廣泛應用于煉油、化工、電力、輕紡、制藥、冶金、航空、機械等行業。
