端接 |
訂貨號 |
公稱通徑 |
公稱壓力 |

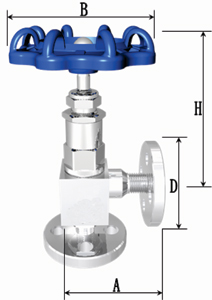

外形尺寸 |
入口/出口 |
DN |
PN（MPa） |
L |
L1 |
D |
D1 |
D2 |
H1 |
H2 |
法蘭式 |
DXHF041701 |
10 |
4 |
122 |
64 |
90 |
60 |
35 |
68 |
96 |
DXHF041702 |
6.4 |
122 |
64 |
100 |
70 |
35 |
90 |
98 |
DXHF041703 |
16 |
130 |
64 |
105 |
70 |
35 |
105 |
113 |
DXHF041704 |
15 |
4 |
130 |
90 |
95 |
65 |
40 |
113 |
124 |
DXHF041705 |
6.4 |
170 |
92 |
100 |
75 |
40 |
115 |
126 |
DXHF041706 |
16 |
170 |
100 |
110 |
75 |
40 |
120 |
132 |
產品概述：
測量管路截止閥是儀表測量管路系統中的重要組成部分，它主要用來開啟或切斷管道通路，該系列閥門具有連接緊固、密封性能可靠、耐壓性能好、現場安裝拆卸方便等優點。
技術指標：
|
主要技
術指標 |
公稱壓力（PN） |
公稱通徑（DN） |
工作溫度 |
制造材料 |
|
6.4MPa、16MPa、32MPa |
5、10、15、20、25 |
-53℃～650℃ |
根據客戶要求選用 |
零件材料：
|
序號 |
零件名稱 |
零件材質 |
|
1 |
手輪（柄） |
HT15-30、316L |
|
2 |
閥桿 |
2Cr13、1Cr18Ni9Ti、316、316L、Zr702、 Monel M400、C-276、Inconel625、31803 |
|
3 |
填料壓蓋 |
20#、1Cr18Ni9Ti、316、316L、Zr702、 Monel M400、C-276、Inconel625、31803 |
|
4 |
鎖母 |
20#、1Cr18Ni9Ti、316、316L、
|
|
5 |
填料 |
PTFE、膨脹石墨 |
|
6 |
閥座 |
20#、1Cr18Ni9Ti、316、316L、Zr702、 Monel M400、C-276、Inconel625、31803 |
|
7 |
閥芯 |
3Cr13、1Cr17Ni2、17-4PH、HB2、Monel K500、HB2、Inconel718、32760 |
|
8 |
閥體 |
20#、1Cr18Ni9Ti、316、316L、Zr702、 Monel M400、C-276、Inconel625、31803 |
