QY-2型卡箍式氣動管路球閥

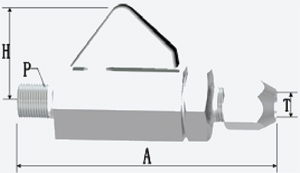

端接	T	P	訂貨號	公稱通徑	A	H
入口/出口	T	P	訂貨號	DN	A	H
卡箍式	6	M10*1	BASF050701	4	70	40
		ZG1/8″	BASF050702	4	70	40
		NPT1/8″	BASF050703	4	70	40
		ZG1/4″	BASF050704	4	70	40
		NPT1/4″	BASF050705	4	70	40
		G1/4″	BASF050706	4	70	40
	8	M10*1	BASF050707	4	71	40
		ZG1/8″	BASF050708	4	71	40
		NPT1/8″	BASF050709	4	71	40
		ZG1/4″	BASF050710	6	71	40
		NPT1/4″	BASF050711	6	71	40
		G1/4″	BASF050712	6	71	40
	10	M10*1	BASF050713	4	72	40
		ZG1/8″	BASF050714	4	72	40
		NPT1/8″	BASF050715	4	72	40
		ZG1/4″	BASF050716	8	72	40
		NPT1/4″	BASF050717	8	72	40
		G1/4″	BASF050718	8	72	40

產品概述：
氣動管路球閥是我公司參照國外儀表閥門結構形式自行設計的氣動管路中較為理想的最新開關閥，該系列閥門具有結構小巧、標準化、通用化程度高、外形美觀、性能可靠、使用靈活等優點。

技術指標：

主要技術指標	公稱壓力（PN）	公稱通徑（DN）	工作溫度	制造材料
主要技術指標	1.0MPa	4.0、6.0、8.0	常溫	Hpb59-1(表面鍍鉻)、316、316L

零件材料（結構一）：

序號	零件名稱	零件材質
1	手柄	黑色酚醛
2	閥桿	Hpb59-1、316、316L
3	球	Hpb59-1、316、316L
4	閥座	Hpb59-1、316、316L
5	球填料	PTFE
6	O形圈	橡膠
7	閥體	Hpb59-1、316、316L
備注	手柄旋轉90°可進行啟、閉定位。

零件材料（結構二）：

序號	零件名稱	零件材質
1	手柄	塑料
2	閥桿	Hpb59-1、316、316L
3	O形圈	橡膠
4	球填料	PTFE
5	球	Hpb59-1、316、316L
6	閥體	Hpb59-1、316、316L
7	定位螺母	Hpb59-1、316、316L
8	墊片	PTFE
9	閥座	Hpb59-1、316、316L
