端接 |

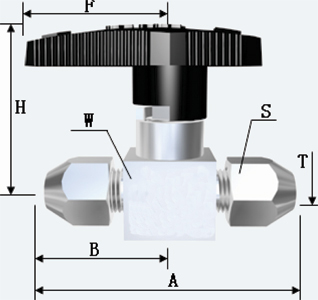

T配管尺寸 |
訂貨號 |
公稱通徑 |
公稱壓力 |
A |
B |
F |
對邊尺寸 |
H |
入口/出口 |
in |
mm |
DN |
PN |
S |
W |
卡箍式 |
1/4″ |
6 |
BASF060101 |
4 |
1.6 |
58 |
29 |
32 |
12 |
16 |
36 |
5/16″ |
8 |
BASF060102 |
6 |
62 |
31 |
38 |
14 |
20 |
48 |
3/8″ |
10 |
BASF060103 |
8 |
78 |
39 |
44 |
17 |
25 |
54 |
儀表管路球閥是我公司引進國外先進技術生產的新一代儀表管路球閥，外型美觀，設計精良。該系列產品結構形式有直通、角式、三通、多位一通、多位切換。連接形式有卡箍式、卡套式、內螺紋式。
技術指標
公稱壓力：≤16MPa
適用溫度：-54°C～150°C
公稱通徑：1.6mm～10mm
連接形式：卡箍式、卡套式、內螺紋式
主要結構材料：
|
序號 |
件 名 |
材 料 |
|
1 |
手 柄 |
酚 醛 塑 料 |
|
2 |
填料螺栓 |
黃銅 |
304 |
316L |
Zr702 |
400 合金 |
HC-267 |
|
3 |
墊 片 |
黃銅 |
304 |
316L |
Zr702 |
400 合金 |
HC-267 |
|
4 |
填 料 |
PTFE |
|
5 |
壓 蓋 |
黃銅 |
304 |
316L |
Zr702 |
400 合金 |
HC-267 |
|
6 |
密封填料 |
PTFE |
|
7 |
球 桿 |
黃銅 |
304 |
316L |
Zr702 |
400 合金 |
HC-267 |
|
8 |
側 環 |
黃銅 |
304 |
316L |
Zr702 |
400 合金 |
HC-267 |
|
9 |
鎖 母 |
黃銅 |
304 |
316L |
Zr702 |
400 合金 |
HC-267 |
|
10 |
閥 體 |
黃銅 |
304 |
316L |
Zr702 |
400 合金 |
HC-267 |
手 柄
↑316不銹鋼條形手柄，訂貨時，在訂貨號后添加SH
|
手柄顏色 |
標 記 |
|
黑色 |
BK |
|
藍色 |
BL |
|
綠色 |
GR |
|
橙色 |
DG |
|
紅色 |
RD |
|
黃色 |
YB |
↑黑色手柄為標準件,其它顏色的手柄,在閥門訂貨號后添加手柄顏色標記
·在閥門使用期限內可調整密封填料，工廠的每吃閥門都進行了最大額定壓力下的測試，泄露為零
·定貨時請寫明產品名稱、定貨號、規格型號、材料。超出本范圍的品種規格，我公司可另行生產
·切勿將零件與其他制造廠生產的想混用或互換
